远心消色差扫描物镜

远心消色差扫描物镜

产品简介:扫描振镜聚焦系统集成同轴摄像功能,专为满足有高精度定位要求的振镜扫描加工系统设计,CCD观测的图像与激光光束焦点完全同轴,与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的fθ扫描物镜(场镜)因为没有做消色差设计,要做同轴视觉就必须用标定的方法进行大量的校正工作,而远心消色差扫描物镜很好的从硬件上解决了这些问题,无需用软件进行繁琐的位置重合校正,定位精度更高。
  • 技术数据
  • 应用白皮书



      产品描述:

        扫描振镜聚焦系统集成同轴摄像功能,专为满足有高精度定位要求的振镜扫描加工系统设计,CCD观测的图像与激光光束焦点完全同轴,与F-theta镜头及照明光源配套可实现“所见即所得”的机器视觉定位激光加工。普通的扫描物镜(场镜)因为没有做消色差设计,要做同轴视觉就必须用标定的方法进行大量的校正工作,而远心消色差扫描物镜很好的从硬件上解决了这些问题,无需用软件进行繁琐的位置重合校正,定位精度更高。

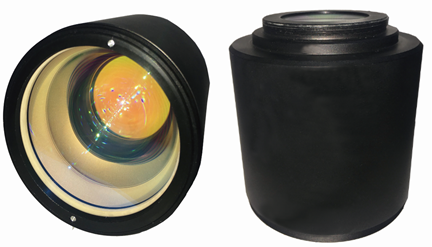

      消色差扫描聚焦镜 COLOR CORRECTED F-THETA LENSRS

        本镜头采用消色差设计,完全满足同轴视频定位加工要求,同时也能在全扫描范围内取的均匀一致的光斑聚焦特性.

        1、完全消除镜头的色差;

        2、全扫描范围内激光聚焦性能保持一致;

      主要特点:

        1、振镜扫描系统集成同轴监控

        2、场镜完美消色差设计

        3、扫描范围内激光聚焦性能一致

        4、单色光照明设计提高观测清晰度

        5、标准接口适用绝大多数振镜

        6、监控视场随动振镜扫描

      主要应用:

        激光标记;

            激光焊接;

            激光切割;

            机器视觉;

        产品规格:

        焦距:100mm,125m,160mm;

            普通消色差,通光孔径≤20mm;
