一体化振镜视觉加工系统

一体化振镜视觉加工系统

产品简介:本镜头采用消色差设计,完全满足同轴视频定位加工要求,同时也能在全扫描范围内取的均匀一致的光斑聚焦特性。
  • 技术数据
  • 应用白皮书





        消色差扫描聚焦镜 COLOR CORRECTED F-THETA LENSRS

      产品简介:

        本镜头采用消色差设计,完全满足同轴视频定位加工要求,同时也能在全扫描范围内取的均匀一致的光斑聚焦特性。

      产品特点:

        1.完全消除1064nm红光的色差;

        2.全扫描范围内激光聚焦性能保持一致;

        3.每支镜头均经过专用仪器设备的调试,保证优良品质

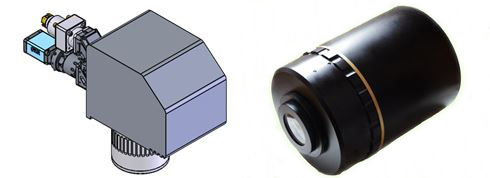

      同轴摄像系统 CCD Adapter of Galvo Scanning System

      产品简介:

        同轴摄像系统专为满足有高精度定位要求的振镜扫描加工而设计,CCD观测的图像与激光光束焦点完全同轴,于F-theta镜头及照明光源配套可实现所见即所得的激光加工。校正后的激光加工绝对位置精度可达到0.02mm以上。与软件配合使用可以几乎完全克服振镜温漂带来的加工位置误差。

      产品特点:

        1.可与常用的各种品牌扫描振镜直接配套;

        2.单色光照明设计提高CCD观测清晰度;

        3.简单更换少量光学镜片即可满足不同波长激光系统的需求;

        4.与金橙子同轴达标软件系统配套,可无缝衔接地使用;

      同轴监视振镜打标焊接系统特点介绍

      特点:

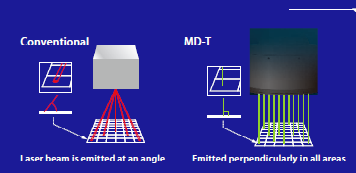

        一、扫描物镜采用远心设计,消除了一般扫描物镜所带来的居多问题,使标刻范围内均匀统一。

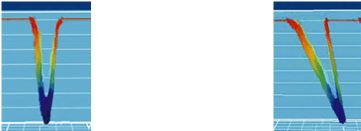

        二、对于划线来说,采用远心扫描物镜也使得划痕中心对称。

          采用远心镜                           采用普通平场镜



        三、系统模块化设计,且都为Pre-aligned模块,即插即用,无需额外的调整;系统兼容波长从3551080范围内的所有激光波长,无论是直接半导体,DPSSLsLPSSLs,光纤传输的LPSSLs,还是直接光纤激光器,都可以很方便的集成到系统中。



        四、一体化设计使得系统稳定可靠,包含振镜, CCD成像系统,激光传输系统以及扫描物镜系列等。
