激光恒温锡焊

下面小编汇总浅谈激光锡焊的原理，流程，优势三个版块。咱们废话不多说，直入主题。

激光锡焊原理

激光锡焊是以激光为热源加热锡膏融化的激光焊接技术，其广泛应用于电子于汽车行业，如PCB板、FPCB板、连接端子等产品的制作工序中。激光焊接从使用耗材的不同，可以分为激光送丝焊接、激光锡膏焊接、激光锡球焊接等几种常见的应用方式。

与传统的电烙铁工艺相比，激光锡焊有着不可取代的优势。技术更加先进，加热原理也与传统工艺不同。他不是单纯的将烙铁加热部分更换，靠“热传递”缓慢加热升温，而是属于“表面放热”，加热速度极快。利用激光的高能量实现局部或微小区域快速加热完成锡焊过程是它的主要特点。

激光锡焊流程

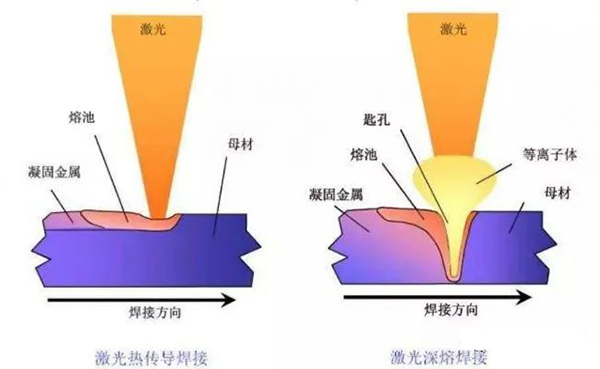

激光热传导焊接与激光深熔焊接对比图示

1.对待焊部位激光照射，达到焊料熔化温度

2.供给锡焊料，继续照射

3.供料完成，继续照射实现焊接

4.继续照射，焊点整形

5.整形完毕，关闭激光

激光焊接的光源采用激光发光二极管，其通过光学系统可以精确聚焦在焊点上。激光焊接的优点是其可以精确控制和优化焊接所需要的能量。其适用场合为选择性的回流焊工艺或者采用锡丝的接插件。如果是SMD元器件则需要首先点涂锡膏，然后再进行焊接。焊接过程则分为两步：首先锡膏需要被加热，且焊点也被预热。之后焊接所用的锡膏被完全熔融，焊锡完全润湿焊盘，最终形成焊接。使用激光发生器和光学聚焦组件焊接，能量密度大，热传递效率高，非接触式焊接，焊料可为锡膏或锡线，特别适合焊接狭小空间内焊点或小焊点功率小，节约能源。对质量要求特别高的产品和必须采用局部加热的产品再合适不过，顺应精密化及自动化焊接的电子需求，比如在高密度引线表面贴装器件的回流焊、热敏感和静电敏感器件的回流焊、选择性再流焊、BGA 外引线的凸点制作、Flip chip 的芯片上凸点制作、BGA 凸点的返修、TAB 器件封装引线的连接、摄像头模组、vcm音圈马达、CCM、FPC、连接器、天线、传感器、电感、硬盘磁头、扬声器、喇叭、光通讯元器件、热敏元件、光敏元件等传统方式难以焊接的产品上，激光锡焊已经越来越普及使用了。

激光锡焊优势

1.激光焊接只对连接部位局部加热，对元器件本体没有任何的热影响。

2.加热速度和冷却速度快，接头组织细密，可靠性高。

3.非接触加工，不存在传统焊接产生的应力，无静电。

4.可根据元器件引线的类型实施不同的加热规范以获得一致的接头质量。

5.激光加工精度高，激光光斑可以达到微米级别，加工时间/功率程序控制，加工精度远高于传统电烙铁锡焊与HOT BAR锡焊。

6.细小激光束替代烙铁头，在狭小空间同样可以操作。

综上可以看出，激光锡焊有效的避免了传统SMT技术普遍存在的一系列根本性问题，保证了稳定性和工艺的可靠性。

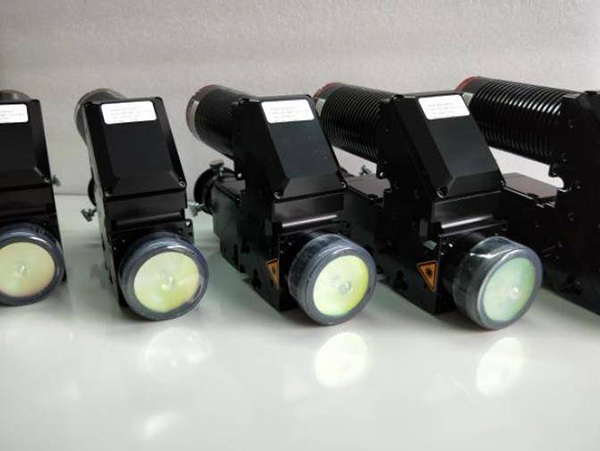

松盛光电恒温激光锡焊系统特点

恒温激光锡焊系统是通过激光的高速偏转来实现焊接体的快速焊接，配套的CCD同轴定位系统能自动识别焊接体，专门为现代回流焊技术配合研发生产的一款激光选择性焊接，从而实现了高效率，高精度的自动化生产。恒温激光锡焊系统有什么特点?

1.恒温激光锡焊系统配备同轴CCD成像系统，视觉定位系统，搭配高精度的运动平台，有效的保证焊接位置的准确性。

2.恒温激光锡焊系统采用远心聚焦扫描系统，保证焊接的光束质量，确保光束的近垂直加工。

3.恒温激光锡焊系统实时的温度反馈系统，可及时控制、调整焊点的温度，并能实时呈现焊接温度曲线，保证焊接的良率。

4.恒温激光锡焊系统高精度运动平台，有效地扩充焊接范围。

5.恒温激光锡焊系统采用全封闭科学设计结构，保证加工部件的空气洁净度，有效防止精密器件表面氧化度。
