锡丝的直径对于激光锡焊效果的影响非常大，如何选择合适的锡丝直径就显得非常重要。松盛光电来给大家介绍选择锡丝直径的关键考虑因素，来了解一下吧。

在激光锡丝焊接中，如何选择锡丝直径作业

如何选择正确直径的焊锡丝对于确保焊接质量和效率至关重要。通过考虑焊接部件的大小、焊接工艺的要求、操作者的技能和偏好，以及焊接设备的限制，可以做出合理的选择。适当的焊锡丝直径不仅可以提高焊接的准确性和效率，还可以帮助避免常见的焊接问题。

激光锡丝焊接广泛应用于精密电子制造，如PCB板、传感器、连接器、FPC柔性电路等。其高精度、非接触式加热、自动化程度高特点，适合高密度电路板行业实现自动化生产，提升效率与一致性。而在激光锡丝焊接中，焊盘尺寸与锡丝直径的匹配是确保焊接质量的关键。

一、激光锡丝焊接的原理与核心技术

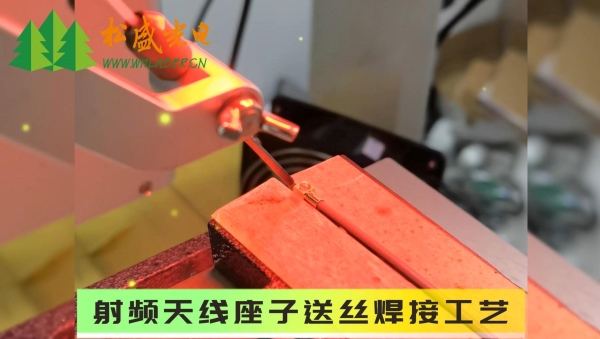

激光锡丝焊接是一种以高能量激光为热源的非接触式焊接技术，其核心原理是通过激光束精准聚焦于焊点，快速加热锡丝使其熔化并润湿焊盘，最终形成冶金结合。与传统电烙铁工艺的“热对流”加热不同，激光采用“表面放热”模式，能量密度高(可达10⁶ W/cm²以上)，加热速度极快，且热影响区仅限焊点周围微米级范围，避免对元器件本体造成热损伤。

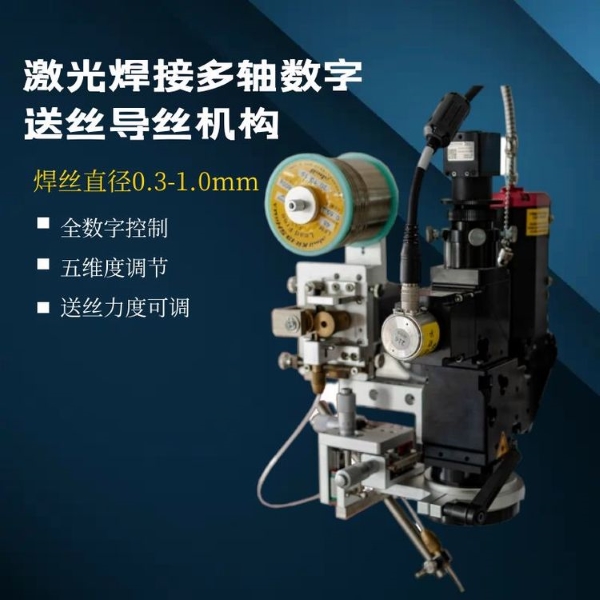

激光焊接系统通常由半导体激光器、光学聚焦组件、送丝机构及控制系统组成。焊接过程分为三个阶段：

1. 焊点预热：激光对焊盘进行预加热，去除表面氧化层;

2. 锡丝熔融：激光同步加热锡丝，使其熔化并浸润焊盘;

3. 冷却成型：激光停止后，熔融锡料迅速冷却固化，形成高强度焊点。

二、焊盘尺寸与锡丝直径的关系

经验公式：通常建议锡丝直径不超过焊盘宽度的1/2~2/3.例如，焊盘宽度为1.5mm时，推荐使用0.8~1.0mm的锡丝。

焊锡体积计算：焊点所需锡量(体积)应与焊盘面积和焊接高度成比例。过细的锡丝可能导致熔锡不足，过粗则易溢出或形成焊球。

三、关键考虑因素

热容量匹配：焊盘的热容量需与激光能量和锡丝熔化速度协调。大焊盘需要更粗锡丝以提供足够熔锡，而小焊盘需避免热量集中导致的飞溅。

焊接强度：足够的熔锡量可确保机械强度，但需避免过量导致短路(如相邻引脚间桥接)。

工艺窗口：粗锡丝(如1.6mm)需要更高激光功率和更长的加热时间，可能对热敏感元件造成损伤;细锡丝(如0.6mm)对送丝稳定性和激光能量控制要求更高。

四、不同直径焊锡丝的应用场景

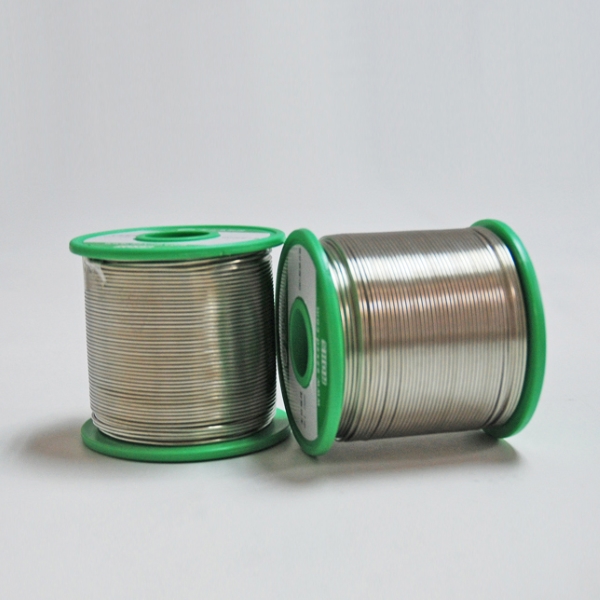

焊锡丝的直径从极细的0.3mm到较粗的3mm不等，不同的直径适用于不同的焊接需求。

细直径焊锡丝(0.3mm - 0.7mm)：适用于精密电子设备的焊接，如手机、平板电脑等小型电子元件的焊接。细直径焊锡丝可以实现更精细的控制和较小的热影响区，减少对敏感元件的热损伤。

中等直径焊锡丝(0.8mm - 1.5mm)：适用于一般的电子装配和修理工作，如电路板、插件等。这种直径的焊锡丝既能提供足够的填充材料，又能保持适度的灵活性和控制性。

粗直径焊锡丝(1.6mm - 3mm)：适用于较大电子部件或电力系统的焊接，如电源插座、较大的连接器和一些家用电器。粗直径焊锡丝因为材料充足，更适合于需要大量填充材料的焊接场景。

总结

选择正确直径的焊锡丝对于确保焊接质量和效率至关重要。通过考虑焊接部件的大小、焊接工艺的要求、操作者的技能和偏好，以及焊接设备的限制，可以做出合理的选择。适当的焊锡丝直径不仅可以提高焊接的准确性和效率，还可以帮助避免常见的焊接问题，如过热、焊点脆弱和不良连接等。因此，在激光锡丝焊接机开始任何焊接项目之前，仔细考虑和选择焊锡丝的直径是非常必要的。
