准直镜是激光焊接头中的重要组成部分，关于准直镜焦距是什么意思?在实际的生产工艺中，准直焦距有什么影响?来了解一下吧。

焦距不同

100mm 焦距的准直镜和 150mm 焦距的准直镜在对激光束的准直效果上有明显差异。焦距较短的 100mm 准直镜，会使激光束在较短的距离内实现准直。比如，从光纤输出的发散激光束，经过 100mm 焦距准直镜后，光束变为平行光束的位置相对靠近准直镜。而 150mm 焦距的准直镜，由于焦距更长，激光束需要传播更远的距离才能变成平行光束。

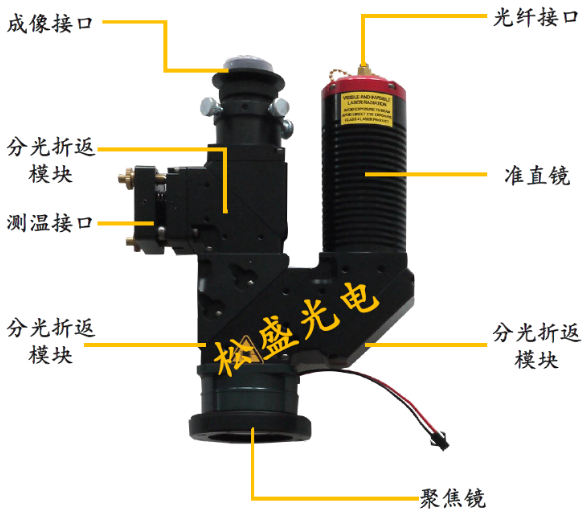

松盛光电激光焊接头组成结构图示

这就好比用两个不同焦距的放大镜来聚焦太阳光，焦距短的放大镜在离地面较近的位置就能使光线会聚，而焦距长的放大镜则需要将其放置在离地面更远的位置才能达到相同的会聚效果(这里会聚的逆过程类比准直)。

工作距离不同

工作距离是指从焊接头(准直镜所在位置)到工件表面合适的距离范围。对于 100mm 焦距的准直镜，其对应的工作距离一般会比 150mm 焦距准直镜对应的工作距离短。在激光焊接实际操作中，100mm 准直镜可能更适合在空间有限或者需要近距离焊接的场景。而 150mm 准直镜在需要较大工作距离的情况下更有优势，比如在焊接大型工件或者需要在焊接头与工件表面保持一定间隔(防止飞溅等对焊接头造成损坏)的情况下使用。

光束直径控制不同

不同焦距的准直镜对激光束直径的控制效果也不同。在相同的激光输入条件下(如相同的激光功率、初始发散角等)，150mm 焦距的准直镜通常会使准直后的光束直径比 100mm 焦距准直镜准直后的光束直径大。这是因为焦距长的准直镜在准直过程中，光线传播的路径相对较长，光束的扩展程度相对较大。

例如，假设初始激光束的发散角为一定值，根据几何光学原理，经过 150mm 焦距准直镜后的光束直径会比经过 100mm 焦距准直镜后的光束直径更接近根据发散角和焦距计算出来的理论较大值。这对于不同焊接工艺要求下的光斑尺寸控制很重要，例如，在需要较大光斑尺寸进行大面积预热或者需要较小光斑尺寸进行精细焊接时，可以通过选择不同焦距的准直镜来实现。

对激光能量分布的影响不同

由于它们对光束直径和工作距离等的不同影响，100mm 和 150mm 焦距的准直镜也会对激光能量分布产生不同的效果。150mm 焦距准直镜因为其准直后的光束直径较大，在一定程度上可能会使激光能量分布相对更分散一些。而 100mm 焦距准直镜准直后的光束直径较小，能量可能相对更集中。

在焊接过程中，激光能量分布会影响焊接质量。例如，对于薄材料的焊接，可能更需要能量集中的小直径光束，这时 100mm 焦距准直镜可能更合适;对于厚材料的焊接或者需要大面积熔化材料的情况，相对分散但覆盖面积大的能量分布(可能由 150mm 焦距准直镜提供)可能更有利于焊接。
