浅谈振镜的特点及应用

日期:2022-09-28    作者:松盛激光    来源:whlaser.cn    点击数:

振镜一个振镜头是由 XY 轴振镜电机、XY 轴伺服驱动板、振镜安装体、外壳等部件组成。电脑控制器提供的信号通过驱动放大电路驱动光学扫描头, 从而在X-Y平面控制激光束的偏转。



振镜的基本工作原理



振镜系统实际上是由伺服控制板与摆动电机组成的高精度伺服控制系统,当输入一个驱动信号时,摆动电机就会按一定电压与角度的转换比例摆动一定角度。整个过程采用闭环反馈控制,由位置传感器、误差放大器、功率放大器、位置区分器、电流积分器等五大控制电路共同作用。



振镜分类



按产地分类可分为:进口的和国产的;



按通光孔径分类可分为:Φ 7、Φ 10、Φ 12、Φ 14、 Φ 16、Φ 20 等;



按输入的控制信号方式分类可分为:模似振镜和数字振镜;



按激光的波长分类可分为:10.6µ m、1064nm、532nm 等;

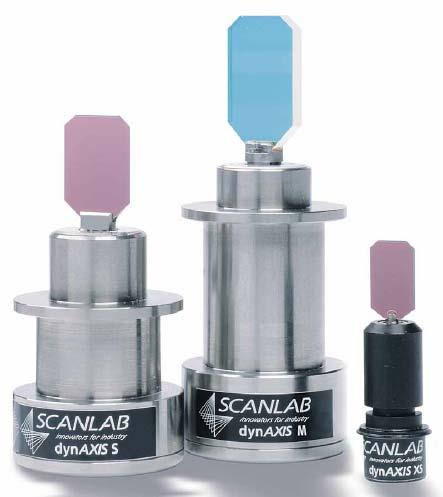

各类振镜的外观区别

根据镜片的大小可区分出通光孔径是大还是小 1.3.2;根据镜片表面的颜色可区分是 CO2 的还是 YAG 的。



振镜的用途



一、适用于 6mm 光斑以下的高速振镜,主要用于舞台灯光演示、激光动画、激光广告机等;



二、适用于 12mm 光斑以下的高速高精度振镜,主要用于光纤激光打标机、半导体泵浦激光打标机、飞行打标及红外像仪;



三、适用于 20mm 光斑以下的高速高精度的振镜,主要用于精密激光打标、激光成型、激光调阻和激光雷达。

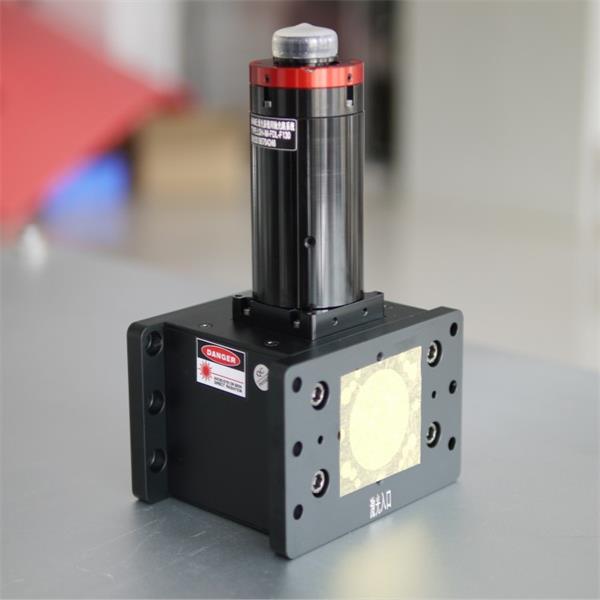

松盛光电振镜同轴光路系统



松盛光电振镜同轴光路系统的特点:



1.小尺寸产品不再成为激光打标或焊接不敢触碰的伤痛。视觉的加入,让“小”变“大”,传统打标机无法控制的精度问题,在这里迎刃而解。



2.治具的精度不再是打标精度的控制者。视觉的精度定位解放了治具的精密性,此时,打标的的精度已和治具无光。



3.产品摆放的角度和位置不再受到约束。只需将产品放在激光场镜的出光范围内即可。



4.可用于激光标记,激光视觉,激光精密打标,激光精密焊接,激光精密切割等。
